| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 10kV（300mm）電 纜 1KM | 22kV Ⅹ 1臺 | 便攜式 |
| DFVF3000-132/66 | 1、10kV（300mm）電 纜 3KM 2、35kV（300mm）電纜 1KM |
22kV Ⅹ 3臺 | 便攜式 |
| DFVF3000-264/52 | 1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 |
22kV Ⅹ 6臺 | 便攜式 |
| DFVF3000-1560/66 | 110kV（300mm）電 纜 3KM | 130kV Ⅹ 2臺 | 便攜式 |
| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM |
22kV Ⅹ 1臺 | 便攜式 |
| DFVF3000-100/36 | 1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM |
18kV Ⅹ 2臺 | 便攜式 |
| DFVF3000-176/44 | 1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線，主變等 |
22kV Ⅹ 4臺 | 便攜式 |
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-250/200 | 1、110kV GIS的交流耐壓試驗 2、35kV（300mm）電纜 1KM 3、10kV（300mm）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 |
40kV Ⅹ 5臺 | 便攜式 |
| DFVF3000-100/200 | 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kV Ⅹ 4臺 | 便攜式 |
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM |
28kV Ⅹ 3臺 | 便攜式 |
| DFVF3000-100/80 |
1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM |
40kV Ⅹ 2臺 | 便攜式 |
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4、速 度：剛分、剛合速度，zui大速度，時間－行程特性曲線。
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
HNGK-506高壓開關動特性測試儀特點
適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術參數
1、使用環境
輸入電源：220V±10% 50Hz±10% 大氣壓力：86～106kpa
溫 度：－10～40℃ 濕 度：≦80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
3、基本參數
（1）時間：量程 4000.0ms 分辯率：0.1ms
誤差（1）100ms以內 0.1ms±1個字
（2）100ms以上 0.1%±1個字
（3）同期
（2）速度：量程 20.00m/s 分辯率0.01m/s
誤差（1）0-2m/s以內 ±0.1m/s±1個字
（2）100ms以上 ±0.2m/s±1個字
（3）行程：

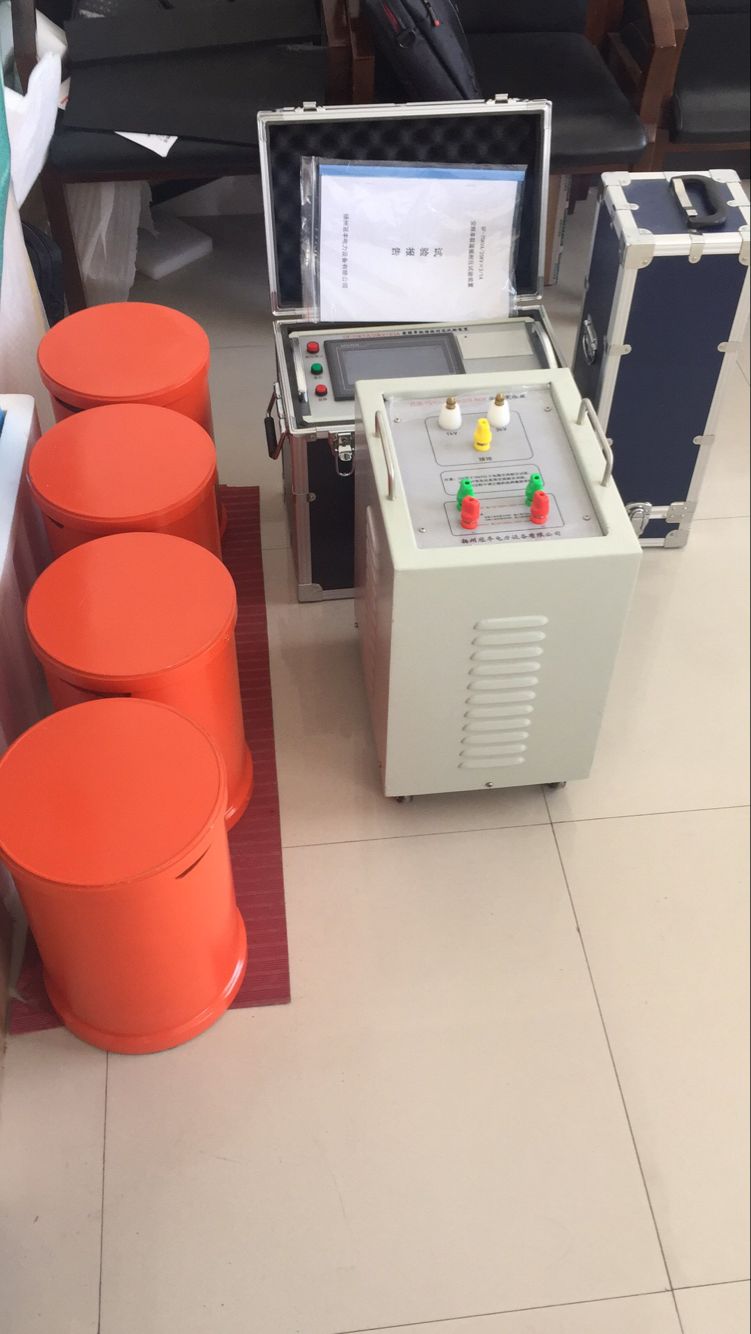

180kVA/60kV串聯諧振耐壓試驗裝置
產品簡介：
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
180kVA/60kV串聯諧振耐壓試驗裝置
產品功能：
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
