電流放大電路輸出的電流
在被測電容支路有對被測電容的電壓、電流取樣的取樣電路，取樣電路的輸出端分別接放大電路，從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號，與電壓信號和電流信號通過A/D轉換器后，輸入CPU計算而得到被測電容值。移動的電流取樣單元，而使得無需拆除連接線就可以直接測量電容值。加之測量過程檔位是自動進行選擇，避免了手動操作引起的誤差，穩定性好、重復性好，準確可靠。
1、 YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了國際高標準要求。
YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
2、 YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
3、 YDQ（C）產品與YDQ產品的不同在于套管內結構及高壓線圈的結構。
4、 YDQW產品是在普通變壓器的基礎上，提高工藝與技術，采用不同的絕緣結構，以及SF6氣體本身的滅弧能，使得在高壓下，該變壓器基本無局部放電，這樣以該變壓器為高壓電源做電氣設備的局放試驗時，
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用，這就有了充氣式試驗變壓器。
經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.

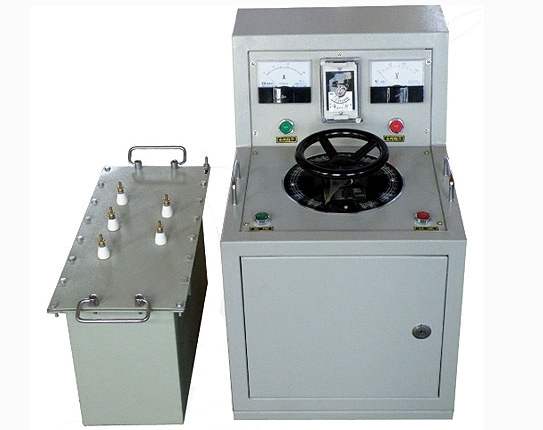

充氣式高壓試驗變壓器
1、 YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了國際高標準要求。
YDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
2、 YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
3、 YDQ（C）產品與YDQ產品的不同在于套管內結構及高壓線圈的結構。
4、 YDQW產品是在普通變壓器的基礎上，提高工藝與技術，采用不同的絕緣結構，以及SF6氣體本身的滅弧能，使得在高壓下，該變壓器基本無局部放電，這樣以該變壓器為高壓電源做電氣設備的局放試驗時，配合高精
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用，這就有了充氣式試驗變壓器。
經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.
試驗高壓器是根據機電部試驗變壓器標準在原同類產品基礎上經過大量改進后而生產的，交直流高壓試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
JY-180kVA/60kV串聯諧振耐壓試驗裝置概述：
變頻串聯諧振適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。
JY-180kVA/60kV串聯諧振耐壓試驗裝置技術方案
1、變頻串聯諧振基本原理：
變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、變頻串聯諧振試驗裝置特點：
變頻串聯諧振試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
變頻串聯諧振試驗裝置具有體積小、重量輕、每件重量不超過50kg、特別方便野外試驗。
變頻串聯諧振試驗裝置具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
變頻串聯諧振試驗裝置具有操作極具簡單，并具有手動和自動兩檔。
變頻串聯諧振試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
變頻串聯諧振試驗裝置具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
變頻串聯諧振試驗裝置試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、適用范圍：
滿足400mm2/35kV交聯電纜，長度2000m的交流耐壓試驗。
4、使用環境條件：
1 環境溫度：-10℃～40℃
2 相對濕度：不大于90%
3 海拔高度：2500米以下
5、設備制造引用和執行標準
1DL/T849.6—2004 高壓諧振試驗裝置；
2GB 6450—1986 干式電力變壓器；
3DL/T848.2—2004 試驗變壓器；
4GB/10229—1988 電抗器；
5GB/T11920—1989 控制裝置通用技術條件；
6GB/T16927.1—1997 高電壓試驗技術；
7IEC358—1990 耦合電容器和電容分壓器。
6、設備配置一覽表
|
名稱 |
規格型號 |
單位 |
數量 |
外形尺寸(mm) |
重量(kg) |
|
調頻電源 |
15kVA |
臺 |
1 |
420×280×380 |
22 |
|
勵磁變壓器 |
15kVA/2.5kV×2 |
臺 |
1 |
450×300×650 |
75 |
|
高壓電抗器 |
25kV/3A//40H |
臺 |
4 |
φ330×470 |
(每臺)65 |
|
電容分壓器 |
50kV/0.001uF |
臺 |
1 |
φ150×750 |
8 |
|
補償電容器 |
50kV/0.0125uF |
臺 |
1 |
φ250×750 |
18 |
|
附件 |
|
套 |
1 |
|
|
7、主要功能及參數：
7．1調頻諧振試驗裝置系統參數
7．1．1．儀器輸入電壓：220V±10% 50Hz；
功率輸入電壓：380V±10% 50Hz；
7．1．2．額定輸出電壓調節范圍：0 ~ 50kV；
7．1．3．最大試驗容量：300kVA；
7．1．4．諧振電壓波形：正弦波、畸變率：≤0.5%；
7．1．5．輸出電壓不穩定度：≤0.5%；
7．1．6．輸出頻率范圍：25～320Hz；
7．1．7．頻率調節分辨率：0.01Hz；
7．1．8．品質因數Q值：額定負載下不小于50；
7．1．9．絕緣水平：1.2倍額定電壓耐壓1min；
7．1．10．額定電流下連續運行時間不低于30 min；
7．1．11．電壓測量精度：1級；
7．1．12．噪 聲：≤45dB；
7．1．13．該裝置配備以下保護功能：
設備有手動試驗、自動調諧及自動試驗；
過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。
7．2 調頻電源：
7．2．1．額定輸出容量：15kVA；
7．2．2．儀器電源：220V±10% 50Hz；
功率電源：380V±10% 50Hz；
7．2．3．額定輸入電流：39.5A；
7．2．4．額定輸出電壓：0-340V可調、單相、輸出電壓不穩定度0.05%；
7．2．5．額定輸出電流：44A；
7．2．6．頻率調節范圍：25～320Hz；
7．2．7．額定容量下連續運行為規定工作時間下溫升≤60K；
7．2．8．顯示以下參數：
a．經變頻輸出的頻率、電壓、電流；
b．過壓保護電壓值，并可任意整定，當成套裝置的輸出電壓值達到保護整定時，可自動切除成套裝置；
c．過流保護：當調頻電源的輸出電流達到保護整定值時，可自動切除成套裝置；
d．擊穿保護：當高壓側發生對地閃絡時，可自動切除成套裝置，裝置帶有隔離裝置，可確保設備和人身不受損害；
e．具有全電壓輸出保護，在調壓過程中，一旦調壓失控，調頻電源立即閉鎖；
7．2．9．可實現以下操作：
a．頻率的調節，上升和下降頻率調節分粗調和細調兩種，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
b．帶有設置電壓、設置時間，電壓自動上升到設置值而停止并自動計時；
c．帶有各種保護功能的整定按鈕，可在面板上對各種保護值進行整定；
d．帶有手動試驗功能和自動試驗功能；
e．帶有試驗數據打印功能。
7．3 勵磁變壓器
7．3．1．結構形式：干式；
7．3．2．輸入電壓：340V；
7．3．3．輸出電壓：2.5kV/5kV；
7．3．4．額定容量：15kVA；
7．3．5．額定輸出電流：6A/3A；
7．3．6．工作頻率：30～300Hz；
7．3．7．額定容量下連續運行為規定工作時間下，線圈對空氣的溫升不大于60K；
7．4 高壓電抗器25kV/3A
7．4．1．結構形式：干式、環氧澆鑄；
7．4．2．額定容量：75kVA；
7．4．3．額電電壓：25kV；
7．4．4．額定電流：3A；
7．4．5．額定電感量：40H；
7．4．6．工作頻率：30～300Hz；
7．4．7．額定容量下連續運行為規定工作時間下，電抗器對空氣的溫升不大于60K；
7．4．8．性能及特點：電抗器設計干式、環氧澆鑄，電抗器可以自由方便疊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度，必要的散熱能力以及油熱脹冷縮的裕度。外殼上下蓋板,顏色為橘紅色。
7．5 電容分壓器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：1000pF；
7．5．4．工作頻率：30～300Hz；
7．5．5．測量精度：≤1.0%；
7．5．6．性能及特點：
a.額定電壓下可連續運行2小時。
b.在30～300Hz范圍內，其精度和穩定度保持不變。
c.在20℃溫度下電容分壓器介質損耗值≤0.0025
d.電壓測量通過專用測試引線引至調頻電源進行測量。
7．5 補償電容器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：12500pF；
7．5．4．工作頻率：30～300Hz；
7．5．6．工作時間：額定電壓下可連續運行2小時。
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4、速 度：剛分、剛合速度，zui大速度，時間－行程特性曲線。
5、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
HNGK-506高壓開關動特性測試儀特點
適用于各類型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術參數
1、使用環境
輸入電源：220V±10% 50Hz±10% 大氣壓力：86～106kpa
溫 度：－10～40℃ 濕 度：≦80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
3、基本參數
（1）時間：量程 4000.0ms 分辯率：0.1ms
誤差（1）100ms以內 0.1ms±1個字
（2）100ms以上 0.1%±1個字
（3）同期
（2）速度：量程 20.00m/s 分辯率0.01m/s
誤差（1）0-2m/s以內 ±0.1m/s±1個字
（2）100ms以上 ±0.2m/s±1個字
（3）行程：
量 程 分辯率 誤 差
真空斷路器 50.0mm 0.1mm1%±1個字
SF6斷路器 300.0mm1mm
少油斷路器 600.0mm
（4）電 流：量程 20.00A 分辯率：0.01A
（5）輸出電源：DC30～250V數字可調/20A（瞬時工作）
（6）外形尺寸：360mm(L)×280mm(W)×300mm(H)
（7) 重 量：9kg
