1、測試電流：100A、200A、
2、測試范圍：100A-200A 0-9999.9u?
3、精度：0.5%+2字；
4、顯示方式：回路電阻5位數字顯示分辨率0.1 uΩ并有鎖存；測試電流4位數字顯示；
5、工作方式：連續；
6、電源：220V±10%，50Hz；
7、重量：100A不大于4kg；200A不大于6kg；

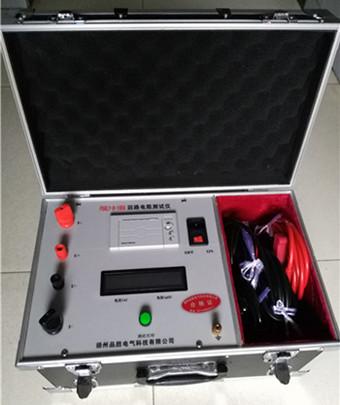

QK200A帶打印回路電阻測試儀，具有傳統脈沖及新標準要求的燒弧等兩種種測量模式。脈沖模式：分單次測量和連續三次測量自動計算平均值。燒弧模式：默認時間分15秒、30秒、60秒并可根據實際測量要求自行在0-60S之間選擇測量時間。
帶打印回路電阻測試儀概述：
1、測試電流自動穩定，不需人工調節；
2、全新抗工頻干擾設計，確保儀器強工頻干擾環境下測量準確；
3、采用電位差計測量原理，數據同步高速采樣，徹底削除了測試電流的波動對儀表精度的影響；
4、操作簡單，只要按下測試鈕，便可得到被測回路電阻值及測試電流值；
5、回路電阻值自動鎖存，便于查看記錄；
-
五級承試設備/直流高壓發生器60KV/2MA產品功能
◆ZGF-120KV系列微電腦高壓直流發電機機箱便攜，攜帶方便。
◆采用AIPWM技術，調整了PWM誤差線性度，大大提高了精度。
紋波系數≤1。
◆AI氧化鋅避雷器和油浸式變壓器測量功能。
實驗報告可以直接保存，精度≤0.5。
保持手動0.75UDC1mA。
◆并使用AI技術設置過壓保護和過流保護，更換數字撥碼開關只能設置電壓值，不能設置電流值和電壓漂移問題。
錯誤≤1
◆滿量程平穩電壓調節，電壓調節精度≤0.5，穩定度≤0.5，電壓和電流誤差≤0.5±1字
◆總計時間T1和段定時T2，以及任何電壓和電流定時功能。
◆增加了萬年歷和時間功能。
◆ZGF-120KV系列微電腦高壓直流發電機，使用AIPWM技術，調整PWM技術的不準確線性度，大大提高了儀器的精度。
AI技術屏幕用于設置過壓保護和過流保護，而不是數字撥號開關。只能設置電壓值，不能設置電流值和電壓漂移。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器測試，精度≤0.5。
增加了任意電壓和電流的定時功能，以及總時間T1和段定時T2功能。
儀器增加了萬年歷和時間功能。
使用說明
●控制箱上的顯示燈，開關，旋鈕等都有清晰的標記。在參考此操作時，請參閱控制箱面板上的組件名稱。
●高壓塔機箱側面的七針插座是用于連接控制器的插座箱式電纜。機箱側面的銅質端子用作連接接地線的接地端子。
●高壓屏蔽電流表作為微安表包括在內。儀表頂部的插孔是用于連接測試對象的線路插孔。它也用作電源開關。不使用時，請拔下插頭并自動關閉電源。
更換電池時，請打開頂蓋電線。更換電池后，請擰緊蓋子并用電線擰緊。
更換電池時打開后蓋。
1。將控制箱面板上的接地端子連接到高壓塔的接地端子，將其與接地線連接，并與現場或實驗室的地線連接。
為確保設備和設備的安全，請務必反復檢查接地線，確保所有部件都良好接地。
|
一、高壓發生設備 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
規格 |
|
1 |
直流高壓發生器 |
ZSZGF-60KV/2mA |
1套 |
DC：60kv/2mA |
|
2 |
工頻耐壓試驗裝置 |
ZSYDJ-5kVA/50kV |
1套 |
AC：5KVA/50KV |
|
3 |
變頻串聯諧振試驗成套裝置 |
ZSBP-75KVA/75KV |
1臺 |
75KVA/75KV/1A 30-300HZ |
|
二、電氣測量儀器 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
用 途 |
|
1 |
回路電阻測試儀 |
ZSHL-100A |
1臺 |
DC:≥100A |
|
2 |
三相繼電保護測試儀 |
ZSJB-730 |
1臺 |
三相電壓電流各2組 |
|
3 |
互感器伏安特性測試儀 |
ZSFA-102 |
1臺 |
500V/5A |
|
4 |
接地電阻測試儀 |
ZS2571 |
1臺 |
|
|
5 |
變壓器直流電阻測試儀 |
ZSBZC-10A |
1臺 |
DC:≥10A |
|
6 |
變壓器變比測試儀 |
ZSBC-VI |
1臺 |
數字式0.5級 |
|
7 |
斷路器動特性測試儀 |
ZSGK-9B |
1臺 |
|
|
三、常用儀器儀表 |
||||
|
序號 |
設備名稱 |
規格型號 |
數量 |
用 途 |
|
1 |
兆歐表 |
ZS2500V |
1臺 |
DC：2500V |
|
2 |
兆歐表 |
ZS500V |
1只 |
DC:500V |
|
3 |
數字式雙鉗相位伏安表 |
ZSMG-2000E |
1臺 |
測量電流1mA-5A |
|
揚州達瑞 |
||||
高壓開關機?動特性測試儀特點
>可做電動操作和手動操作
>適且500KV電壓等級以內各種高壓斷路器的機械動特性測試
>可實測行程和自定義行程
>能夠實現斷路器的單合、單分、合分、重合,重分操作
>接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖
>機內配有時鐘電路，可顯示當前年、月、日、時、分、秒即使斷電，也能自動保存設置數據及測試數據
>機內帶有延時保護功能斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀
>儀器內置直流電源,可選擇范圍：30-270V/10A，不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確
>能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系
>可配置上傳軟件，實現電腦存檔和網上查閱， 打印。
（1） A型面板：請用手捏住打印機機架兩側的彈性卡條，將整個打印機推進儀器或設備面板的安裝孔內，并檢查打印機是否安裝牢固。 （2） D型與F型前換紙面板式：安裝極為簡單方便，請把整個打印機插入儀器或設備面板的安裝孔內，把塑料卡條從設備面板后面夾緊打印機并擰緊螺絲。 ◆裝紙一般過程如下 ① 取下打印機的前蓋板 ② A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型臺式可跳過這步。 ③ 取下紙卷軸，按上新紙卷，將紙軸放回打印機的導槽內，并確認紙卷軸已安裝牢固，不會掉出。 ④ 將紙端剪成三角形或剪齊。 ⑤ 接通打印機電源，打印機走紙一點行后，按SEL鍵、使SEL指示燈滅，再按LF鍵使機頭轉動，用手將紙頭送入機頭下面的入紙口處，紙便會徐徐進入機頭，直到紙從機頭正前方露出為止，再按下 LF或SEL鍵、機頭停止轉動→蓋上打印機蓋板，將紙從前蓋板的出紙口中穿出。 ◆更換色帶盒 更換色帶只限針式打印機，熱敏打印機只需專用熱敏紙無須更換（耗材）色帶。注：熱敏紙有正反兩面，只有正面才能打印內容。 ◆更換色帶盒的過程如下 ① 打開打印機前蓋板。 ② 先抬起色帶盒右端，再抬起左端（帶旋鈕的一端）色帶盒即被取下。 ③ 將新色帶盒左端輕輕放在機頭齒輪軸上，按箭頭方向轉動色帶盒上的旋鈕，直到色帶盒的式端落到底后再放下色帶盒的右端。 ④ 裝上打印機蓋板，先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
1.合.分時間: 從接到合(分)閘指令瞬間起到所有極觸頭都接觸(分離)瞬間的時間間隔 2.合.分同期性: 各斷口間的觸頭接觸(分離)瞬間的最大時間差異。 3.彈跳時間: 開關動觸頭與靜觸頭在合(分)閘操作中,從第一次合上(分開)開始到最后穩定地合上(分開)為止的時間。 4. 動作時間: (觸頭動作時間) 從接到合(分)閘指令瞬間起到觸頭剛運動瞬間的時間. 5. 彈跳次數: 開關動觸頭與靜觸頭在分（合）閘操作中，分開（合上）的次數。 6. 彈跳幅度: 開關動觸頭運動過程中,動觸頭的最大反彈值. 7. 行程: 分、合閘操作中，開關動觸頭起始位置到任一位置的距離。 8. 開距: 分位置時,開關一極的各觸頭之間或其連接的任何導電部分之間的總間隙。 9. 超行程: 合閘操作中，開關觸頭接觸后動觸頭繼續運動的距離。 10.過行程: 分、合閘操作中，開關動觸頭運動過程中的最大行程和穩定后行程的距離差. 11.剛合(分)速度: 開關合(分) 閘過程中,動觸頭與靜觸頭接觸(分離)瞬間的運動速度 12.平均速度: 開關合(分)閘操作中,動觸頭在整個運動過程中的行程與時間的比值。 13.金短時間: 在合-分操作中，從所有極各觸頭都接觸瞬間起到隨后的分操作時在所有極中弧觸頭都分離瞬間的時間間隔。
五級承試設備/直流高壓發生器60KV/2MA產品組
1。一個高壓雙體配有一個鋁合金盒;
2。一個控制盒;
3。一根電源線;
4。一根高頻輸出七芯電纜;
5。工廠測試報告的副本;
6，一個輸出行;
7。產品手冊的副本;
8。一個產品證書和一個保修卡;
9,4保險管。
五級承試設備/直流高壓發生器60KV/2MA產品功能
◆ZGF-120KV系列微電腦高壓直流發電機機箱便攜，攜帶方便。
◆采用AIPWM技術，調整了PWM誤差線性度，大大提高了精度。
紋波系數≤1。
◆AI氧化鋅避雷器和油浸式變壓器測量功能。
實驗報告可以直接保存，精度≤0.5。
保持手動0.75UDC1mA。
◆并使用AI技術設置過壓保護和過流保護，更換數字撥碼開關只能設置電壓值，不能設置電流值和電壓漂移問題。
錯誤≤1
◆滿量程平穩電壓調節，電壓調節精度≤0.5，穩定度≤0.5，電壓和電流誤差≤0.5±1字
◆總計時間T1和段定時T2，以及任何電壓和電流定時功能。
◆增加了萬年歷和時間功能。
◆ZGF-120KV系列微電腦高壓直流發電機，使用AIPWM技術，調整PWM技術的不準確線性度，大大提高了儀器的精度。
AI技術屏幕用于設置過壓保護和過流保護，而不是數字撥號開關。只能設置電壓值，不能設置電流值和電壓漂移。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器測試，精度≤0.5。
增加了任意電壓和電流的定時功能，以及總時間T1和段定時T2功能。
儀器增加了萬年歷和時間功能。
使用說明
●控制箱上的顯示燈，開關，旋鈕等都有清晰的標記。在參考此操作時，請參閱控制箱面板上的組件名稱。
●高壓塔機箱側面的七針插座是用于連接控制器的插座箱式電纜。機箱側面的銅質端子用作連接接地線的接地端子。
●高壓屏蔽電流表作為微安表包括在內。儀表頂部的插孔是用于連接測試對象的線路插孔。它也用作電源開關。不使用時，請拔下插頭并自動關閉電源。
更換電池時，請打開頂蓋電線。更換電池后，請擰緊蓋子并用電線擰緊。
更換電池時打開后蓋。
1。將控制箱面板上的接地端子連接到高壓塔的接地端子，將其與接地線連接，并與現場或實驗室的地線連接。
為確保設備和設備的安全，請務必反復檢查接地線，確保所有部件都良好接地。
揚州達瑞電氣有限公司主要產品有串聯諧振/變頻串聯諧振/直流高壓發生器/電子多倍頻感應耐壓試驗裝置/工頻試驗變壓器，承裝修試資質設備，規格型號齊全，并協調調試等服務。
企業憑著自己雄厚的技術力量，精良齊全的的設備條件，嚴格完善的檢測手段，可靠過硬的產品質量，始終堅持“質量優良、服務周到、顧客至上、誠信為本”的宗旨，狠抓企業管理，使企業不斷煥發新的生機，形成獨具特色的服務措施，倍受用戶的青睞。
望特真誠歡迎各界同仁全面合作，攜手共進。
3KVA/50KV工頻耐壓試驗裝置承試五級資質
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
產品特征
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
3KVA/50KV工頻耐壓試驗裝置承試五級資質
產品特征：
◆ 產品采用一次壓制而成高壓套管
◆ 套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
◆ 睡式鐵芯設計,有效提高產品的抗震性
◆ 所有產品出廠前進行24小時倒置試驗,檢驗試驗變壓器漏油的問題
◆ 所有產品均可通過1.1倍感應耐壓試驗
◆ 絕緣油采用無色透明克拉瑪依原裝油
◆ 高低壓線采用高強度聚酯、無氧銅桿漆包線
◆ 鐵芯采用全新武鋼二硅冷軋硅鋼卷片
產品簡介：
變電站電器設備工頻耐壓試驗裝置，該系列耐壓裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

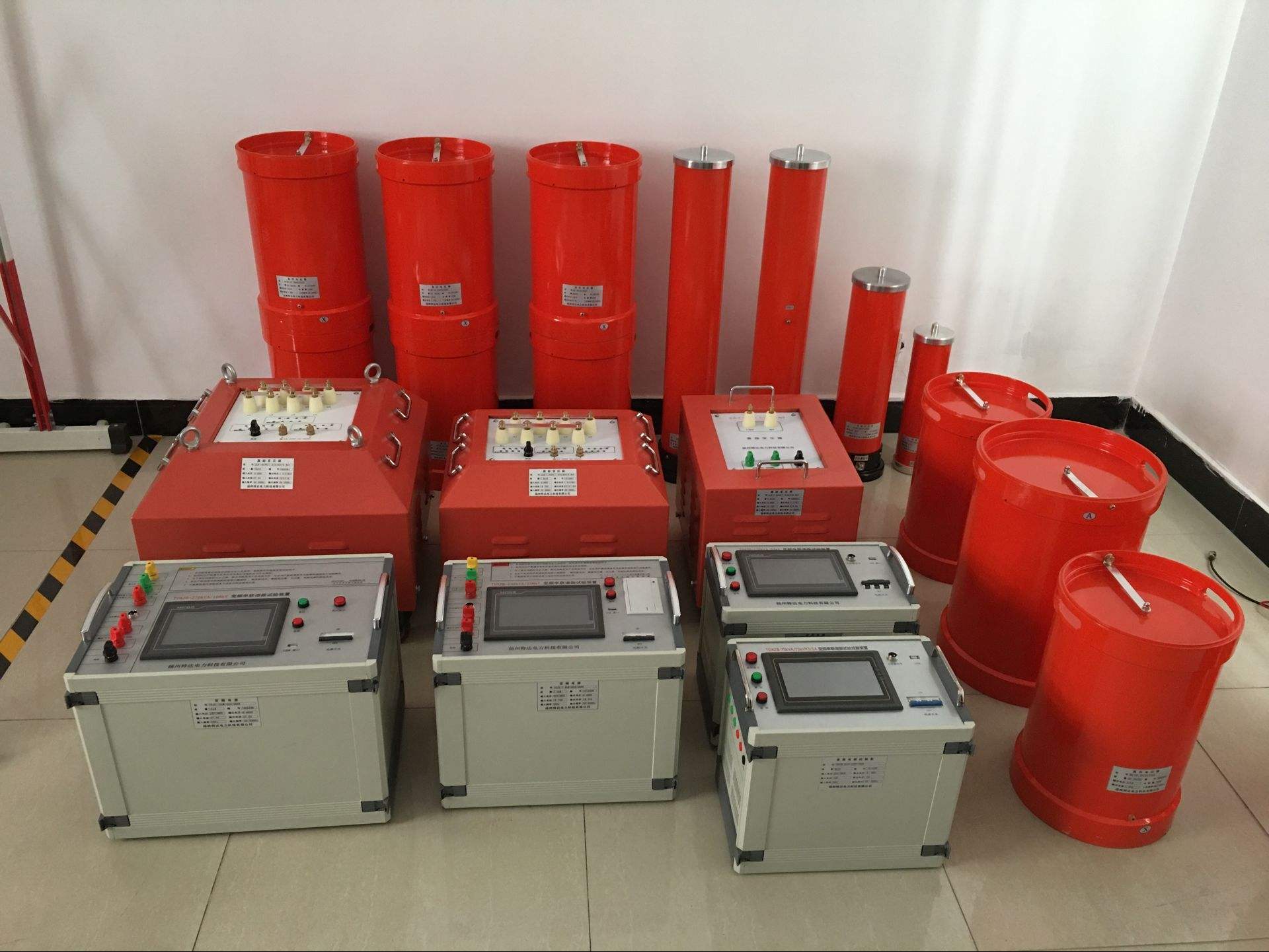

工頻交流耐壓試驗成套裝置
主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
該系列裝置與國內同類產品相比，具有多種關鍵優勢：
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
工頻交流耐壓試驗成套裝置技術參數：
◆額定輸出電壓：0～500KV（AC有效值）及其以下
◆輸出頻率：20～300Hz
◆諧振電壓波形：純正弦波,波形畸變率＜1.0%
◆zui大試驗容量：1000KVA及其以下
◆工作制：滿功率輸出下,一次連續工作時間15min
◆品質因數：30～90
◆頻率調節靈敏度：0.1Hz,不穩定度＜0.05%
◆工作電源：380/220V±15%/50Hz±5%
◆YG系列產品配置及適用范圍
