三倍多倍頻感應耐壓電壓發生器產品性能
◆ 輸入電壓：三相380V 50HZ
◆ 輸出電壓：?jiǎn)蜗?～300V/0～500V/0～1000V(連續可調)，頻率：150HZ
◆ 輸出容量：0～1000kvA，諧波失真：＜1%
◆ 空載運行時間：≤5分鐘
◆ 額定電壓下的被試品持續時間：40秒
◆ 負載特性：阻性、感性、容性均可
三倍多倍頻感應耐壓電壓發生器技術參數:
容量:3~1000kVA。
輸入電壓:AC 380V 50HZ 三相。
輸出電壓:200~1000V 150HZ 單相。
輸出波形:正弦波 失真度小于2%。
負載特性:負載可以是阻性、感性、容性。
局部放電:全電壓下小于2PC。
配置表：
|
型號 |
JY3003 |
JY3005 |
JY3010 |
DF3015 |
|||
|
輸出功率 |
3kVA |
5kVA |
10kVA |
15kVA |
|||
|
輸出頻率 |
45HZ-300HZ頻率連續可調，調節步長0.1HZ.(頻率調節范圍可定制) |
||||||
|
輸出電壓 |
0V-400V正弦波，連續可調，調節步長0.1V。(電壓輸出范圍可定制) |
||||||
|
波形畸變率 |
純正弦波，畸變率≦2% |
||||||
|
輸出隔離 |
輸入輸出完全隔離，隔離電壓不小于AC3kV，1min |
||||||
|
輸出電壓穩定度 |
自動穩壓，電壓穩定度≦1% |
||||||
|
電壓最小分辨率 |
0.1V |
||||||
|
電流最小分辨率 |
0.01A |
||||||
|
測量精度 |
+-0.5% |
||||||
|
儀器重量 |
20Kg |
15+25Kg |
18+30Kg |
||||
使用環境:
1、電源條件:三相380V/50Hz
2. 輸出電壓:50-500V(最大750V),150Hz;
100-1000V(最大1500V)，150Hz;
3. 容 量:1-1000KVA;
4. 波 形:正弦波，失真度小于1%;
 |

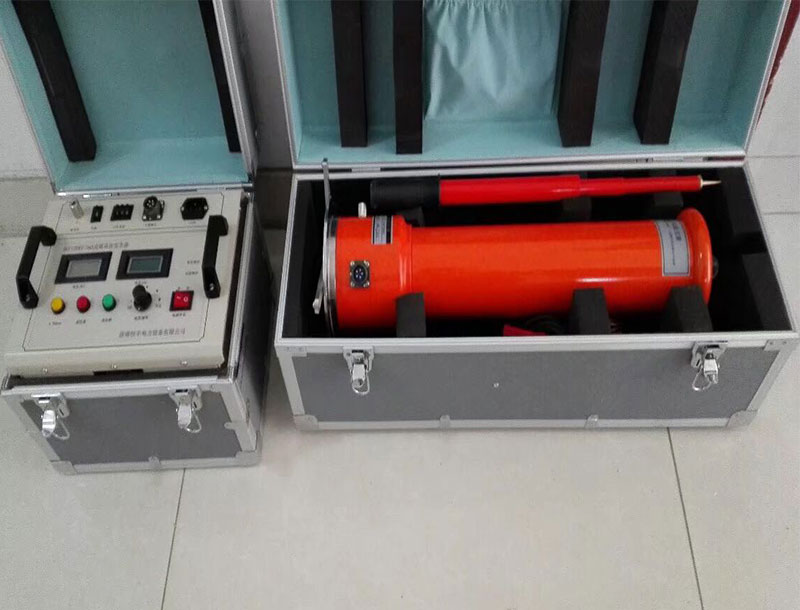

ZGF-120KV 直流高壓發生器購買價格：0.00 點擊次數：140 發布時間：2019-07-26 17:51:54 |
|---|
60KV2mA直流高壓發生器包郵工作原理框圖
60KV2mA直流高壓發生器包郵產品規格
|
規 格 技術參數 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 級 |
|
輸出電壓(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
輸出電流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
輸出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充電電流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
機箱重量 |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍壓筒高度 |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍壓重量 |
6.3 |
9.8 |
12 |
7.6 |
12.6 |
產品別稱
直高發、直流發生器、 智能型直流高壓發生器、 高壓直流發生器、高頻直流發生器、高壓發生器 、交直流高壓發生器 、中頻直流高壓發生器、直流高壓發生器
技術標準
DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》
DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》
DL/T596-2005 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984 《電子測量?jī)x器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
|
項 目
|
ETCR2000（老款）
|
ETCR2000+（新款）
|
|
產品外觀
|
 |
 |
|
開機時間
|
自檢需6秒，開機時間長容易造成開機錯誤。
|
自檢只需0.5秒，開機瞬間完成。
|
|
測量范圍
|
0.01-1000Ω。
|
0.01-1200Ω，量程更寬。
|
|
存儲數據
|
30組。
|
99組。
|
|
蜂鳴報警
|
無
|
有。
|
|
干擾識別
|
無
|
有蜂鳴及NOISE符號閃爍，抗干擾能力強。
|
|
232接口
|
無
|
可連接RS232接口。
|
|
功 耗
|
100mA。
|
50mA，電池使用時間更長。
|
|
儀表外形
|
機形笨重，外表粗糙，操作費力。
|
外表細致美觀，結構更牢固，操作舒適。
|
|
電池蓋板
|
無緊固螺釘，容易造成電池脫落發生事故隱患。
|
有緊固螺釘，安全可靠，電池更換方便。
|
|
功 能
|
接地電阻測試、回路電阻測試
|
|
電 源
|
6VDC（4節5號堿性干電池）
|
|
電阻量程
|
0.01-1200Ω
|
|
電阻分辨率
|
0.001Ω
|
|
電阻精度
|
±1%±0.01Ω
|
| 電流量程 | 0.00mA-20.0A |
| 電流分辨率 | 0.05mA |
| 電流精度 | ±2.5%±1mA |
|
數據存儲
|
99組
|
|
報警臨界值設定范圍
|
電阻：1-199Ω
|
|
聲光報警
|
“嘟--嘟--嘟--”報警聲，報警符號閃爍，按AL鍵開啟、關閉、設置
|
|
干擾信號識別功能
|
“嘟--嘟--嘟--”提示音，NOISE符號閃爍顯示
|
|
工作溫濕度
|
-20℃-55℃；20％RH-90％RH
|
|
液晶顯示器
|
4位LCD數字顯示，長寬47mm×28.5mm
|
|
鉗口尺寸
|
65mm×32mm
|
|
鉗口張開尺寸
|
32mm
|
|
鉗表質量
|
1160g (含電池)
|
|
鉗表尺寸
|
長、寬、厚：285mm×85mm×56mm
|
|
保護等級
|
雙重絕緣
|
|
結構特點
|
鉗形CT
|
|
換 檔
|
全自動換檔
|
|
外部磁場
|
＜40A/m
|
|
外部電場
|
＜1V/m
|
|
單次測量時間
|
0.5秒
|
|
電阻測量頻率
|
＞1KHz
|
|
被測電流頻率
|
50/60Hz自動
|
|
電池電壓低指示功能
|
當電池電壓低于5.3V時，電池電壓低符號顯示
|
|
存儲數據已滿指示
|
存儲數據已滿99組，閃爍顯示“MEM”符號
|
|
超量程指示
|
超量程指示“OLΩ”、“L0.01”或“OL A”
|
|
自動關機
|
開機約5分半鐘儀表將自動關機
|
|
功 耗
|
開機啟動、工作電流小于50mA，連續工作約30小時
|
|
隨機附件
|
儀表：1件；測試環：1件；儀表箱： 1件；用戶手冊、保修卡、合格證：1份
|
