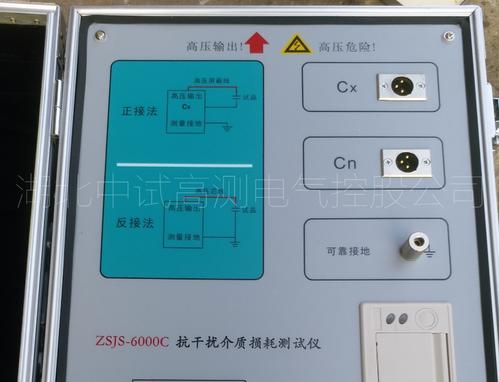

變頻抗干擾介質損耗測試儀
達瑞電氣為您推薦：
變頻抗干擾介質損耗測試儀（Frequency interference dielectric loss tester)是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。主電源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。
工作原理
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。
主要技術參數
使用條件 -5℃∽40℃ RH<80%
電源 AC 220V±10% 頻率無限制
高壓輸出 1KV∽10KV 每隔1kV
精度 5%
最大電流 140mA
容量 1000VA
自激電源 AC 0V∽30V 45HZ/55HZ
最大電流 15A
分辨率 tgδ: 0.001% Cx: 0.1pF

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
