介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
本儀器采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
| 測量范圍 | 電容值 | 3pF ～ 60000 pF/10kV，60pF ~ 1μF/0.5kV |
| 介損范圍 | 0 ～ 100%不限，分辨率：0.001% | |
| 電容、電感、電阻試品自動識別 | ||
| 最大誤差 | 電容精度 | ±（1.0%×讀數±1 pF） |
| 介損精度 | ±（1.0%×讀數±0.04%） | |
| 分辨率 | 電容分辨率 | 最小可分辨0.001 pF |
| 介損分辨率 | 最小可分辨0.001 pF | |
| 試驗電流范圍 | 10μA～5A | |
| 內施高壓 | 設定電壓范圍 | 0.5～10kV |
| 最大輸出電流 | 200mA | |
| 試驗頻率 | 50Hz單頻，45/55Hz自動雙變頻 | |
| 供電電源 | 180V ~ 270VAC ，50Hz/60Hz ± 1%（市電或發電機供電） | |
| 工作環境 | 環境溫度 | 0 ～ 40℃ |
| 環境濕度 | ≤ 90%RH，不結露 | |
| 外形尺寸 | 465×350×360mm 3 | |
| 重 量 | 27.6kg | |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
全自動電容電橋測試儀當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

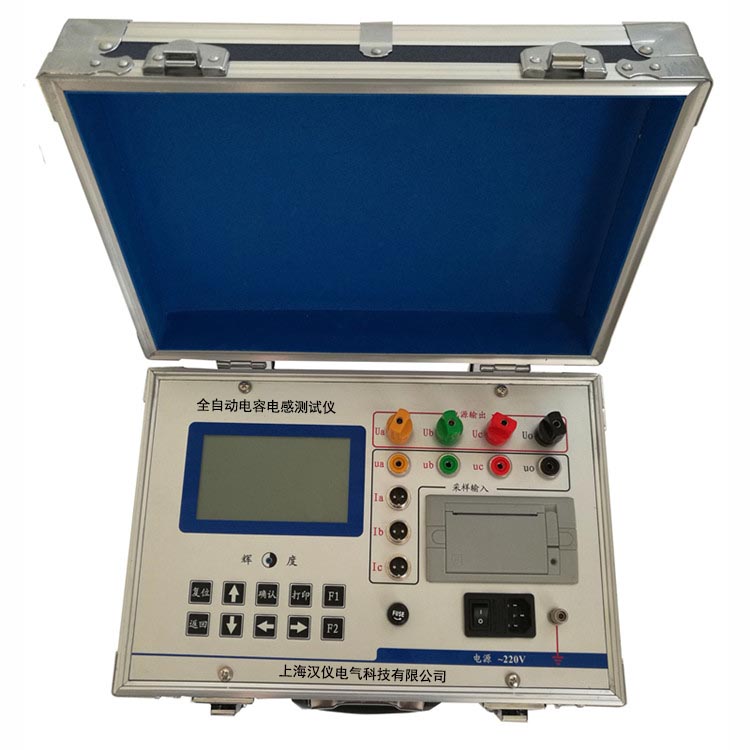

全自動電容電橋測試儀
產品介紹；
該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。
產品特點；
(1）單相電容的測量：
單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P"的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。
如果電容器組有多個單相電容需要測試，可以在測試完*個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的zui大特色。
（2）三相△型電容的測量：
是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電
流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、
B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相
位角錯誤。
（3）三相Y型電容的測量：
三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這
里不再做具體介紹。
（4）三相Yn型電容的測量：
圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在
母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應
套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，
否則會造成所測電容的相位角錯誤。
全自動電容電橋測試儀
產品參數；
（1）可測電容范圍：0. 1μF ～ 3,300μF
（2）可測容量范圍：5 ～ 20,000kvar
（3）測 量 精 度：±(1.0% 讀數+0.02μF)
（4）分辨率：0.001μF
電流測量
（1）電流測量范圍：0～20A
（2）測 量 精 度：±(3.0%讀數+0.05A)
（3）分辨率：0.01A
c．電感測量
（1）電感測量范圍：小電感方式200μH～5mH
大電感方式5 mH～10H
（2）感抗測量范圍：100mΩ~20KΩ
（3）測 量 精 度：±(3.0% 讀數+0.05mH)
（4）分辨率：0.01 mH
d. 電阻測量范圍：
（1）電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
（2）測 量 精 度：±(3.0% 讀數+0.05Ω)
（3）分辨率：0.01 Ω
文章導讀：
在老板的眼里:工作中不僅要重視過程,更要落實任務;只有取得成果才能顯示員工的能力。
討論
1.你怎祥看痔“工作過程”與“工作成果”?
2.說說成果與個人能力的關系。
變壓器損耗參數測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓等一系列參數可進行精密的測量。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的shou xuan產品。
一、功能特點
1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。
2、可自動進行溫度校正，電壓校正(非額定電壓下的空載試驗)，電流校正(非額定電流條件下的短路試驗)，直阻校正，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果。
3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的液晶顯示，可適應冬夏各季。
5、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
6、所有的測試結果可以記錄的形式保存起來，以備查閱。
二、變壓器損耗參數測試儀技術指標
1、輸入特性
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~100A內部全部自動切換量程。
2、準確度
電壓：±0.3%
電流、頻率：±0.5%
功率：±0.5%(CosΦ>0.1)，±1.0%(0.02
3、工作溫度
GKC-F高壓開關動特性測試儀用途* 測量線性電阻元件的伏安特性；
* 測量普通二極管的正向、反向伏安特性；
* 測量穩壓二極管的正向、反向伏安特性實驗；
* 測量小燈泡的伏安特性。
技術參數及特點
* 直流穩壓電源：有2V和20V兩個量程可供選擇，連續調節，三位半數字顯示；
* 電壓顯示：量程0～200V，三位半數字顯示；
* 電流顯示：有200uA、2mA、20mA、200mA四個量程可供選擇，三位半數字顯示；
* 均采用國標標準接插件手動連接線路，可培養動手能力。
GKC-F高壓開關動特性測試儀別稱：
高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、
主要用途： 適用于進口、國產各廠家多油、少油、SF6、真空等高壓斷路器機械特性測試。亦適用于電磁動作類電器（如接觸器、繼電器等）的時間測試。
主要特點： 儀器內置直流操作電源，并可靈活選用外操作電源或外同步觸發。大屏幕液晶顯示，可預置典型開關速度定義；可切換時間波形圖顯示1路分合命令，12路時間跳變；S-T圖形顯示分合閘運動曲線，并可動態分析、計算；V-S曲線直觀觀察運動速度；I-T曲線觀察電磁鐵動作過程。微機打印機打印數據留存。儀器可保存255條測試記錄，并可與計算機通訊，數據管理軟件可分析、校正、打印輸出測試報告。附件箱配置0.1mm、1mm線性、1度角光電輔助接點等傳感器，及測試線、測速安裝架等全套附配件。
GKC-F高壓開關動特性測試儀用途* 測量線性電阻元件的伏安特性；
* 測量普通二極管的正向、反向伏安特性；
* 測量穩壓二極管的正向、反向伏安特性實驗；
* 測量小燈泡的伏安特性。
技術參數及特點
* 直流穩壓電源：有2V和20V兩個量程可供選擇，連續調節，三位半數字顯示；
* 電壓顯示：量程0～200V，三位半數字顯示；
* 電流顯示：有200uA、2mA、20mA、200mA四個量程可供選擇，三位半數字顯示；
* 均采用國標標準接插件手動連接線路，可培養動手能力。
GKC-F高壓開關動特性測試儀別稱：
高壓開關動特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、
主要用途： 適用于進口、國產各廠家多油、少油、SF6、真空等高壓斷路器機械特性測試。亦適用于電磁動作類電器（如接觸器、繼電器等）的時間測試。
主要特點： 儀器內置直流操作電源，并可靈活選用外操作電源或外同步觸發。大屏幕液晶顯示，可預置典型開關速度定義；可切換時間波形圖顯示1路分合命令，12路時間跳變；S-T圖形顯示分合閘運動曲線，并可動態分析、計算；V-S曲線直觀觀察運動速度；I-T曲線觀察電磁鐵動作過程。微機打印機打印數據留存。儀器可保存255條測試記錄，并可與計算機通訊，數據管理軟件可分析、校正、打印輸出測試報告。附件箱配置0.1mm、1mm線性、1度角光電輔助接點等傳感器，及測試線、測速安裝架等全套附配件。
產品簡介：串聯變頻諧振試驗儀
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被 試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
產品功能：串聯變頻諧振試驗儀
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
