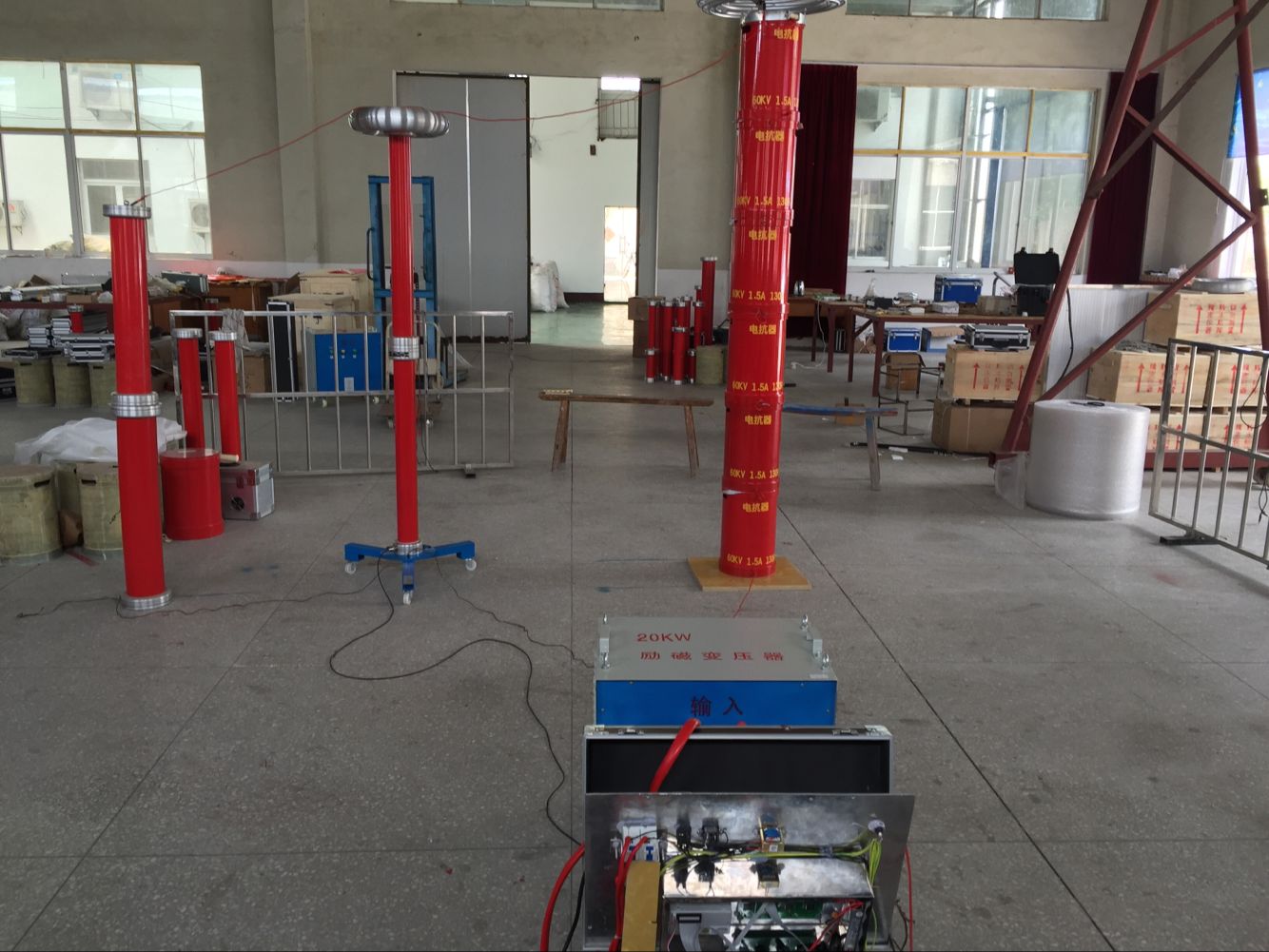

串聯變頻諧振試驗裝置
串聯變頻諧振試驗裝置驗裝置特點
1．具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．具有體積小、重量輕、特別方便野外試驗。
3．具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4．具有操作極具簡單，并具有手動和自動兩檔。
5．采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6．具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7．試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
設備適用范圍
設備制造引用和執行標準
DL/T849.6—2004 《高壓諧振試驗裝置》
GB 6450—1986 《干式電力變壓器》
DL/T848.2—2004 《試驗變壓器》
GB/10229—1988 《電抗器》
GB/T11920—1989 《控制裝置通用技術條件》
GB/T16927.1—1997 《高電壓試驗技術》
IEC358—1990 《耦合電容器和電容分壓器》
GB311.1 《高壓輸變電設備的絕緣配合》
DL/T846—2004 《高電壓測試設備通用技術條件》
Q/CSG10007—2004 《電力設備預防性試驗規程》
GB7328—87 《變壓器和電抗器的聲級測量》
DL474。4—1992 《交流耐壓試驗》
設備具體配置
1 試驗要求：
1．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。
2 電抗器的設計：
2．1. 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。當頻率為35Hz時。
試驗電流I=ωCXU試=2×3.14×35×1.254×22×10-3=6A
對應電抗器電感量L=1/ω2C =16.5H
3 電抗器的配置：
3．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗，zui高試驗電壓22kv，為方便搬運，將電抗器分為三節，每節電抗器電壓為30KV，每節電流為2A，每節電感量為50H。
驗證：
1) 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。使用三臺電抗器并聯,其額定電感量為16.6H，額定電壓為30kv,額定電流為6A。
試驗頻率：f=1/2π√LC = 34.8Hz
試驗電流I=ωCXU試=2×3.14×34.8×1.254×22×10-3=6A
4 勵磁變壓器的配置：
4．1．因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總?cè)萘?80KVA，除以品質因數20得10KVA。
4．2．配置的勵磁變壓器規格為YHXZB—10KVA/1.5kv/3kv。
5 調頻電源的配置：
5．1．調頻電源的容量等于或大于勵磁變壓器的容量取10kvA。
5．2．配置的調頻電源的規格為YHXZB—10kvA。
6 電容分壓器的配置：
6．1．因zui高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
6．2．配置1臺的電容分壓器規格為FRC—30kv/0.01uF。
裝置各部件說明
1.系統參數：
1.1．儀器輸入電壓：220v±10% 50Hz；
功率輸入電壓：380v ±10% 50Hz；
1.2．額定輸出電壓調節范圍：0 ~30kv；
1.3．zui大試驗容量：180kvA；
1.4．諧振電壓波形：正弦波、畸變率：≤0.5%；
1.5．輸出電壓不穩定度：≤0.5%；
1.6．輸出頻率范圍：25～320Hz；
1.7．頻率調節分辨率：0.01Hz；
1.8．品質因數Q值：額定負載下不小于20；
1.9．絕緣水平：1.2倍額定電壓耐壓1min；
1.10．額定電流下連續運行時間：斷續運行時間60 min；
1.11．電壓測量精度：1級；
1.12．噪 聲：≤45dB；
1.13．該裝置配備以下保護功能：
設備有手動試驗、自動調諧及自動試驗；
過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。
2.調頻電源參數：
2．1．額定輸出容量：10kvA；
2．2．儀器電源：220v±10% 50Hz；
功率電源：220v 或380v ±10% 50Hz；
2．3．額定輸入電流：26.3A；
2．4．額定輸出電壓：0-340v可調、單相、輸出電壓不穩定度0.05%；
2．5．額定輸出電流：29.4A；
2．6．頻率調節范圍：25～320Hz；
2．7．額定容量下連續運行60minzui高溫升≤60K；
2．8．顯示以下參數：
a．經變頻輸出的頻率、電壓、電流；
