串聯諧振試驗裝置產品特性
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度
高，電氣絕緣性能好，美觀可靠
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相
220V或是三相380V輸入電源通用，方便現場取電
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高
技術指標：
| 額度輸出電壓 | 0～1000kV及其以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 工作制 | 滿功率連續工作時間60min |
| 品質因素 | 30～90 |
| 頻率調節靈敏度 | 0.1Hz |
| 不穩定度 | ＜0.05% |
| 工作電源 | 單項220V或三相380V±10% |
| 工頻50Hz±5% |
系列產品配置及適用范圍：
| 產品型號名稱 | 適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz) | ||||
| 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 | |
| BPXZ-50/50/25 | 3kW | 25kV/1A二臺 (干式) |
3kVA (干式) |
50kV | 1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV(300mm2)電纜≤1.0km |
| BPXZ-108/108/27 | 5kW | 27kV/1A四臺 (干式) |
5kVA (干式) |
110kV | 31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV(300mm2)電纜2km 35kV (300mm2)電纜0.5km |
| BPXZ-200/200/50 | 10kW | 50kV/1A四臺 (干式) |
10kVA (干式) |
200kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等(預防性試驗) 35kV(300mm2)電纜≤1.0km 10kV (300mm2)電纜≤2.0km |
| BPXZ-270/270/45 | 15kW | 45kV/1A六臺 (干式) |
15kVA (干式) |
300kV | 50000kVA及以下110kV電力變 110kVGIS、PT、CT等 35kV(300mm2)電纜≤1.2km 10kV (300mm2)電纜≤3.0km |
| BPXZ-800/400/50 | 30kW | 50kV/2A八臺 (干式) 100kV/2A四臺 (油浸式) |
30kVA (干式) 30kA (油浸式) |
400kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 110kV/220kVGIS、PT、CT等 35kV(300mm2)電纜≤2.0km 110kV (300mm2)電纜≤0.7km |
| BPXZ-1600/800/200 | 60kW | 200kV/2A四臺 (油浸式) |
60kVA (干式) |
800kV | 80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 500kVGIS、PT、CT等 220kV開關、GIS、PT、CT等 110kV(400mm2)電纜≤1.5km 220kV (400mm2)電纜≤1.0km |
注：可根據試品對象參數定制解決方案

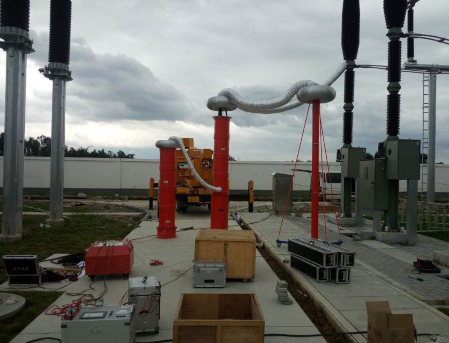

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中zui常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(操作臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
◆ 諧振試驗裝置選配參考方案：
A. 電纜諧振試驗裝置選配參考方案
B. 發電機諧振試驗裝置選配參考方案
C. 變電站電器設備諧振裝置選配參考方案
D. CVT校驗用諧振升壓裝置選配參考方案
