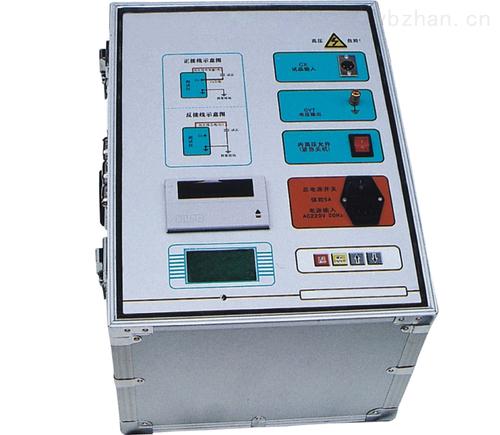

或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

智能異頻抗干擾介質損耗測試儀安全措施：

1、 使用本儀器前一定要認真閱讀本手冊。

2、操作者應具備一般電氣設備或儀器的使用常識。

3、儀器應避免劇烈振動。

4、儀器必須可靠接地，防止觸電危險。

5、測試結束后，按復位鍵，關掉電源開關,嚴禁帶電拆裝各測試電纜和更換油樣。

使用條件 -15℃～40℃;RH＜80%

電 源 AC 220V±10%,頻率無限制
交流高壓輸出 400V～2200V ±2% ,每隔100V 50VA
直流高壓輸出 200V～600V ±2%,每隔50V
溫控感應爐 zui大功率500W
溫度控制范圍 <100℃
溫度控制誤差 ±0.5℃
溫度測量分辨率 0.1℃
控溫時間 室溫到90℃, 小于20min

內部升壓器輸出能力

          輸出電壓               額定輸出電

      5kv    7.5kv   10kv            100mA

      1.5kv  2.25kv  3kv             300mA

      0.5kv  0.75kv  1kv             500mA

技術指標

  1、試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照）

  2、相對濕度：20%～80%

  3、供電電源：電壓：220V±10%，頻率50±1Hz

  4、外形尺寸：長*寬*高=470mm*320mm*360mm

  5、重量：18kg

  6、輸出功率：1.5KVA

  7、顯示分辨率：3位、4位（內部全是6位）

  8、測試方法：正接法、反接法、外接試驗電壓法

  9、測量范圍：內接試驗電壓

工作原理

儀器測量線路包括一路標準回路和一路測試回路，如圖三所示。

標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值（CX）和介質損耗（tgδ）。

數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、精確、可靠。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
